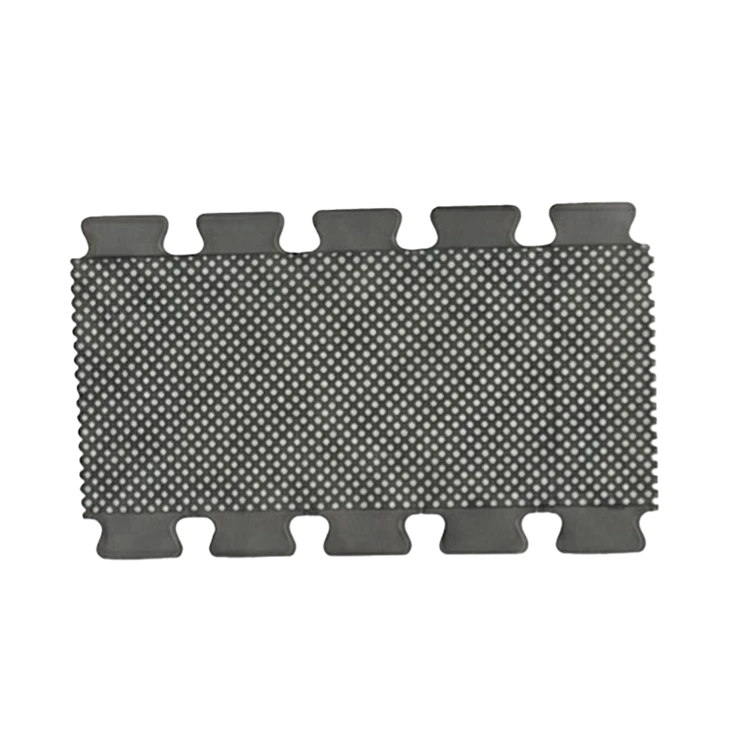

Lepo-EKG-välilehden elektrodit

Suuri{0}}volyymivalmistus lepäävien EKG-liuskaelektrodien sopimusvalmistukseen. Suunniteltu repäisynkestävillä-PET-kantoaineilla, Ag/AgCl-mustejäljillä, nopeasti-liittyvillä johtavilla hydrogeeleillä ja universaalilla alligaattoriklipsien yhteensopivuudella. Yhteensopiva ANSI/AAMI EC12:n kanssa.

Rutiini 12-johtava diagnostinen lepoelektrokardiografia poliklinikan kardiologian osastoilla, ensiapuosastoilla ja korkean suorituskyvyn-terveystarkastuskeskuksissa toimii tiukoilla toimenpiteillä. Toisin kuin teho-osaston usean päivän telemetria, lepo-EKG-tutkimus on lyhyt, suuren{7}}volyymin toimenpide: kliinikolla on kapea 10 sekunnin mittausikkuna sydämen sähköisen perustoiminnan mittaamiseen, PR/QT-välien laskemiseen ja akuutin sydäninfarktin poissulkemiseen. Tässä suuren liikevaihdon ympäristössä lääkärit eivät voi tuhlata minuutteja hankaavien ihon valmisteluun tai jäykkien metallisten painonappien hampailemiseen.

Elektrodien vakionapsautus-sopii huonosti-nopeisiin lepotutkimuksiin: naaraspuolisten johdinholkkien työntäminen metallinastoihin painaa epämiellyttävästi potilaan kylkiluiden välistä tilaa. Lisäksi tavalliset usean-potilaan pikakaapelit ovat raskaita, vetävät alaspäin ja löystävät elektrodeja syvän sisäänhengityksen aikana. Kun matala-laatuiset liuskaelektrodit vaihdetaan, esiin tulee muita vikatiloja: paperi- tai matala-vetolujuus polymeeritaustat taipuvat alligaattorin pidikkeiden mekaanisen puristuspainon alle, kun taas halvat hopeiset musteet naarmuuntuvat ja hilseilevät klipsien hampaiden alta aiheuttaen korkean kosketusimpedanssin, perustason vaeltamisen ja 50/60 Hz:n päähäiriöitä.

Tämä lepäävä EKG-kielekkeen elektrodialusta korvaa isot metallinastat litteällä, ulokkeellisella profiililla, joka on suunniteltu universaaleja alligaattori- ja krokotiiliklipsisovittimia varten. Anturi on rakennettu mittavakaalle, biaksiaalisesti -suuntautuneelle polyesterikalvolle (PET), joka on painettu mikro-sputteroidulla tai paksulla-kalvolla, stökiömetrisellä hopea/hopea-kloridi (Ag/AgCl) johtavalla musteella, ja anturi yhdistyy välittömästi kiinteään-hydrogeeliytymiseen. Kokoonpano muodostaa alle 100 ohmin kosketusimpedanssin 2 sekunnin sisällä asennuksesta ilman ihon hankausta. Nauhoituksen jälkeen tyyny irtoaa puhtaasti (2,5 - 3,8 N/25 mm) ilman tahmeaa jäännöstä. Valmistamme näitä kertakäyttöisiä diagnostisia kulutustarvikkeita 10-levyisissä proseduuriliuskakorteissa sairaaloiden hankintaverkostoille, fyysisille tutkimusketjuille ja EKG-laitteiden OEM-valmistajille maailmanlaajuisesti.

The industrial fabrication of resting ECG tab electrodes takes place on high-speed roll-to-roll (R2R) printing and converting lines inside ISO 13485-certified Class 8 cleanrooms. The base substrate is optical-grade, heat-stabilized polyester (PET) film (75μm to 100μm caliper). The top surface receives an inline corona pre-treatment to raise its critical surface energy (>48 dyne/cm), mikä varmistaa molekyylitason sidoksen johtavilla musteilla.

Raina siirtyy moni-aseman pyörivälle seula- tai tarkkuussyväpainokoneille. Johtava muste, jossa on sub-mikronisia hopeahiutaleita ja stökiömetrisiä hopeakloridihiukkasia kestomuovihartsisideaineessa, on painettu jatkuvina raidoina. Tämä mustekerros on muotoiltu korkeaan mekaaniseen taipuisuuteen, mikä mahdollistaa kuivatun johtavan jäljen taipumisen alligaattorin klipsien alla ilman mikro{4}}murtumaa. Liikkuva raina kulkee monivyöhykkeisen, puhtaan-ilmapuhalluskuivaustunnelin läpi (120 - 140 astetta) orgaanisia liuottimia sisältävien ajoneuvojen poistamiseksi ja samalla estäen PET-alustan lämpökutistumisen.

Nopeasti-kostuva, ihoystävällinen kiinteä hydrogeeli on rako-suulakepuristettu Ag/AgCl-raidan alemman tunnistusalueen poikki jättäen ylemmän 10 mm paljaaksi toimimaan ei--liimautuvana johtavana liitosliuskana. Hydrogeeliraina on peitetty fluorosilikoni-päällystetyllä PET-irrotuskalvolla. Nopeat-pyörivät muuntavat muotit leikkaavat, rei'ittävät ja suutelevat-leikkasivat verkon tavallisiksi kliinisiksi nauhakorteiksi-yleensä 10 elektrodia arkkikorttia kohden.

Valmiit kortit kulkevat automaattisten optisten tarkastusjärjestelmien (AOI) läpi, jotka valvovat hopeakerroksen jatkuvuutta, pinnoitteen rajoja ja hydrogeelin sijoitustoleransseja, ennen kuin ne suljetaan ilmatiiviisiin monikerroksisiin suojakalvopusseihin. OEM-sopimustuotannon vähimmäismäärä on 300 000 yksikköä.

• Korkea-lujuus PET-runko ja mikro-ankkuroitu Ag/AgCl-muste (nolla hilseilyä hammastetun pidikkeen alla)

  During 12-lead diagnostic recording, nurses attach spring-loaded alligator or crocodile clips onto the electrode tab. On low-cost paper tabs, the clip's serrated teeth bite through the carrier, severing the conductive trace. On cheap plastic tabs, brittle silver ink flakes away under clamping force, breaking electrical continuity and creating an open-circuit failure. We engineer our tab electrodes with a high-modulus, biaxially-oriented 75μm PET substrate coated with a highly flexible Ag/AgCl ink system. The ink's polymeric binder forms an interpenetrating mechanical bond with the corona-treated PET surface, creating a ductile conductive layer. The tab withstands heavy alligator clamping force (>5,0 N) ja aksiaalinen lyijyveto ilman maalin kuoriutumista, murtumista tai sähkövastuspiikkejä.



• Välitön-kostutus ionihydrogeelimatriisi (välitön signaalinotto ilman ihon hankausta)

  Standard monitoring hydrogels are thick and slow-hydrating, often requiring up to two minutes to wet the high-impedance stratum corneum before baseline noise settles down-a delay that slows down high-throughput diagnostic wards. Our resting tab formulation uses a low-crosslink, fast-wetting solid hydrogel balanced with active ionic chloride carriers (>3,5 % NaCl-ekvivalenttia). Ihokosketuksessa hydrogeeli syrjäyttää ilmataskut ja virtaa mikroskooppisiin ihohalkeamiin sekunneissa muodostaen ionisillan epidermaalisten elektrolyyttien kanssa. Se laskee vaihtovirtakoskettimen impedanssin alle 100 Ω 10 Hz:llä lähes välittömästi, mikä estää perusviivan poikkeaman (<1.5mV) and 50/60Hz mains interference without requiring abrasive skin pastes or alcohol skin wipes.



• Snapless Low{0}}Profile Tab Geometry (Nopea kuorinta-ja-Stick Ergonomia korkean-suorituskyvyn diagnostiikkasovelluksiin)

  Pushing conventional snap cables onto snap studs delivers an uncomfortable downward thrust (>15N) vauvan tai hauraita vanhuksen potilaan kylkiluita vastaan. Litteä kielekesuunnittelumme eliminoi täysin pystysuuntaiset iskuvoimat lyijykytkennän aikana. Alligaattoripidikkeet liukuvat vaakasuunnassa kielekkeelle yhdellä liikkeellä painamatta alas potilaan ihoa vasten. Elektrodissa on optimoitu suorakaiteen muotoinen jalanjälki (23 × 34 mm), joka sopii kapeisiin kylkiluiden välisiin tiloihin V1–V6 sydämen sydämen asennoissa, jopa pienissä lasten tai kakektisissa rintakehissä. Matala-profiili geometria eliminoi ihon paineen aiheuttamat mustelmat ja samalla estää vierekkäisten sydänlihasten johtimien oikosulun toisiaan vastaan.

• Proseduurit 10-Pad Strip -kortit ja Zero-MVTR Hermetic Pouching:Diagnostiset 12-kytkennän lepotutkimukset noudattavat tiukkoja 10-elektrodien asetuksia (4 raajan johtoa plus 6 sydämen sydämen johtoa). Tab-elektrodit on pakattu 10-pad kiss-leikkauksiksi silikonipinnoitetuille PET-korteille. Kymmenen korttia (yhteensä 100 elektrodia) on sinetöity puhkaisunkestävissä monikerroksisissa PET/AL/PE-foliopusseissa, joissa on 8 mm:n hermeettiset kuumasaumat. Tämä pakkaus pitää Moisture Vapor Transmission Rates (MVTR) -arvot lähellä nollaa, mikä estää haihtuvien hydrogeelien kuivumisen ja takaa 36 kuukauden säilyvyyden.

• Kansainvälinen logistiikkasietokyky:Korkean vetolujuus{0}}PET-koronakäsittely, tarkkuus johtavalla Ag/AgCl-musteella syväpainatus ja nopeasti-kostuva hydrogeelisynteesi suoritetaan natiivisti ensisijaisessa Kiinan tehtaassamme. Nopea-moni--rata pyörivä kiss-leikkaus, nauhan-leikkaus, puhdastilojen sulkupakkaus ja vientipäälavareitti Vietnamin keskipisteemme läpi, suojaten kansainvälisiä B2B-diagnostiikkajakelijoita alueellisilta lääketieteellisten kulutustarvikkeiden tuontitariffeilta.

• ANSI/AAMI EC12 kattava sähköinen välys:Päätuotantoerät testataan akkreditoiduissa riippumattomissa laboratorioissa, jotka vahvistavat ANSI/AAMI EC12:2000/(R)2020 -vaatimusten tiukan noudattamisen ja AC-impedanssin (<100Ω), DC offset voltage (<1.5mV), baseline noise floor (<15μVp-p), and rapid offset drift recovery.

• ISO 10993 ihon bioyhteensopivuusprofiili:Liimoja ja hydrogeelejä testataan jatkuvasti sertifioiduissa kliinisissä laboratorioissa ISO 10993-5 (sytotoksisuusaste 0), ISO 10993-10 ​​(herkistyminen: 0 % allerginen vaste) ja ISO 10993-23 (primaarinen ihoärsytysindeksi)=0.0} mukaisesti. Koko kokoonpano on 100 % luonnonkumilateksiton, DEHP-vapaa, eikä jätä tahmeaa jäännöstä nopeasti poistettaessa.

• MDSAP- ja ISO 13485 -sertifioidut valmistuskontrollit:Musteen sekoitushuoneet, jatkuvat rakot{0}}suulakekannet ja pyörivät muunnoslinjat toimivat tiukasti ISO 13485:2016- ja MDSAP-sääntelykehysten mukaisesti sertifioiduissa tiloissa, ja ne tarjoavat katkeamattoman erän -sarjan raaka-PET-hartsista ja hopeaprekursoreista lähteviin kuljetuspakkauksiin.

Sairaalan kardiologian diagnostiikkapäälliköt, avohoidon fyysisten tutkimusten hankintajohtajat ja elektrokardiografilaitteistojen OEM-valmistajat voivat pyytää ANSI/AAMI EC12 -yhteensopivuustestiasiakirjoja, alligaattori-clip pull-force-testauslokeja ja brändämättömiä 10-tyynyn arviointinäytekortteja.
